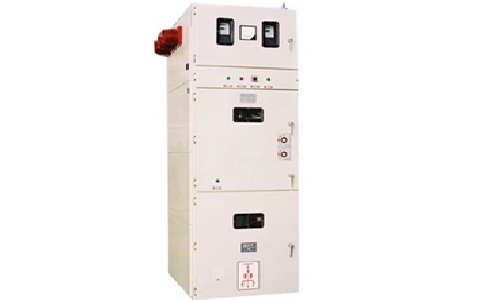

动力柜

动力柜，系户内封闭式配电柜，柜体结构用薄钢板弯制焊接或螺栓组装而成，上下有通风窗，进出线电缆由底部引入。用户有特殊要求，亦可在箱顶盖板上开进线敲落孔或加装母线室。其外壳防护等级不低于IP30。技术性能符合GB7251.1的标准要求。适用于户内正常使用条件下，额定绝缘电压为660V，额定工作电压为交流380V，额定频率为50HZ额定电流至630A的配电系统中作为工矿企业、住宅、机关、公共建筑等场所动力、照明及配电用。
使用环境
动力配电柜适用于下列条件
1、海拔高度不超过2000米。
2、环境温度：周围空气温度不高于+40℃，
3、空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。相对湿度在最高温度为+40℃，时不超过50％，在最低温度时，允许有较
高于温度变化而可能偶然产生一般凝露。
结构
1、动力配电柜固定式结构外形及安装尺寸见表。
2、动力配电柜组合形式，按一次分支方案采用单元型式组合。
3、动力配电柜组合式外形和安装尺寸与固定结构一样。
产品的成套性
动力配电柜附有装箱单，产品合格证，产品说明书及必要图纸，门钥匙一把以及所供的备品备件等(装RTO熔断器的动力配电柜附手柄一只)。
安装及使用维修
1、动力配电柜检查合格后方可装箱运输。当产品抵目的地后，首先检查装箱是否完整。若动力配电箱不是立即安装使用者，应将产品存
放在干燥清洁之处。
2、动力配电柜可按安装图进行安装。基础槽钢及螺钉由用户自备，如系电缆出线，用户除埋好基础槽及底脚螺栓外尚须开具电缆沟。
3、动力配电柜组经安装或检修后在投入运行前必须进行下列项目的检查和试验。
a、检查内部电器设备和线路是否符合原图。
b、检查并操作开关数次，是否灵活、正常。
c、检查并试验所有的表计及继电器动作是否准确。
XL－21动力柜适用于工业与民用建筑中，作为交流50Hz，电压500V以下，TN－C－S电力系统的动力配电电机控制和照明配电用。
本产品结构可由焊接式和型材组合两种型式组成。操作安全、安装灵活、接线方便、节省空间。
广泛应用于工矿企业、学校、楼宇、机关、医院等，作为配电和电机控制场合。
